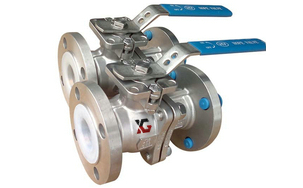

襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA為常見的，襯氟閥門。
襯氟球閥概述：
襯氟球閥，襯氟球閥就是將通用的浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。
襯氟球閥適用范圍：
內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的氟塑料，有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、藥類等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用。

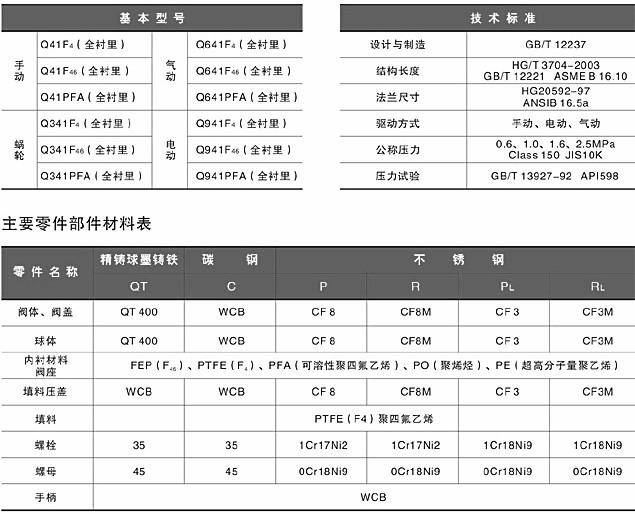

襯氟球閥基本型號
|
手動 |
Q41F4 |
蝸輪 |
Q341F4 |
|
Q41F46 |
Q341F46 |
|
氣動 |
Q641F4 |
電動 |
Q941F4 |
|
Q641F46 |
Q941F46 |
襯氟球閥技術規范
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、電動、氣動、蝸輪 |
襯氟球閥主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 | 低碳不銹耐酸鑄鋼 |
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
|
1 |
閥體／閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體/閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
襯里／閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|
4 |
填料/壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
1.0MPa主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
1.6MPa主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |

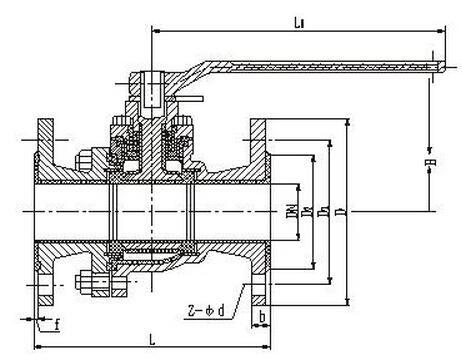

【襯氟球閥結構圖片】
為您提供Q41F46襯氟球閥結構圖，本結構圖希望對您有所幫助。
1、Q41F46襯氟球閥結構設計的主要依據國家相關標準規定設計。
2、Q41F46襯氟球閥所采用的通用做法和標準構件圖集。
3、如有特殊Q41F46襯氟球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。
4、Q41F46襯氟球閥主要根據剖面、長度、高度、外形等作出說明。
5、Q41F46襯氟球閥所選用結構材料的品種、規格、性能及相應的產品標準。

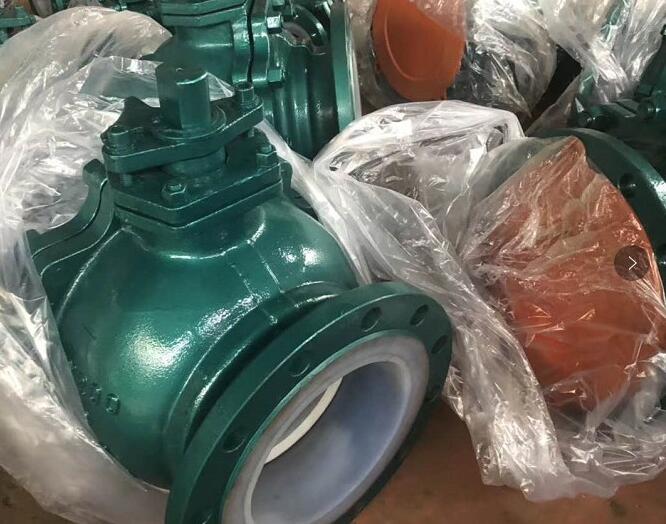

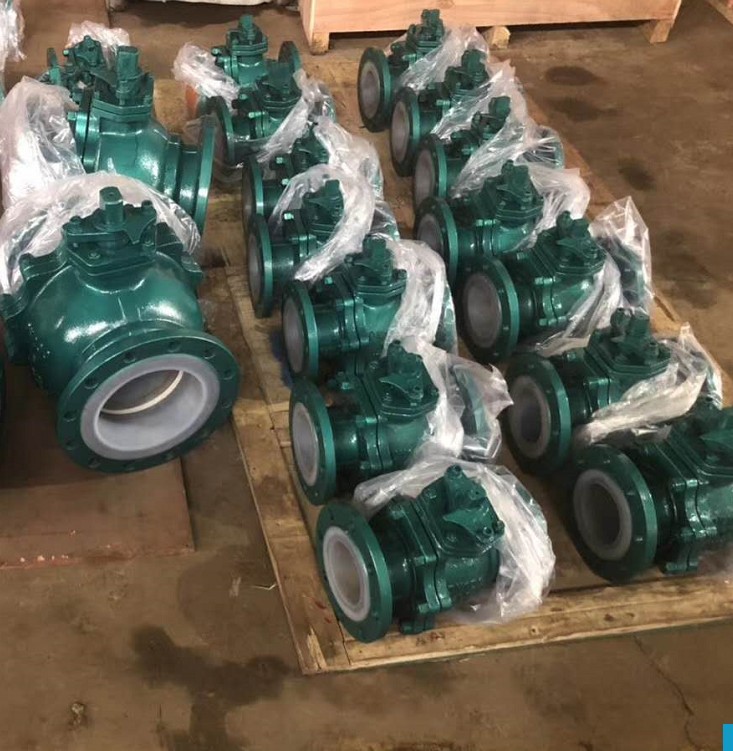

【襯氟球閥實物圖】

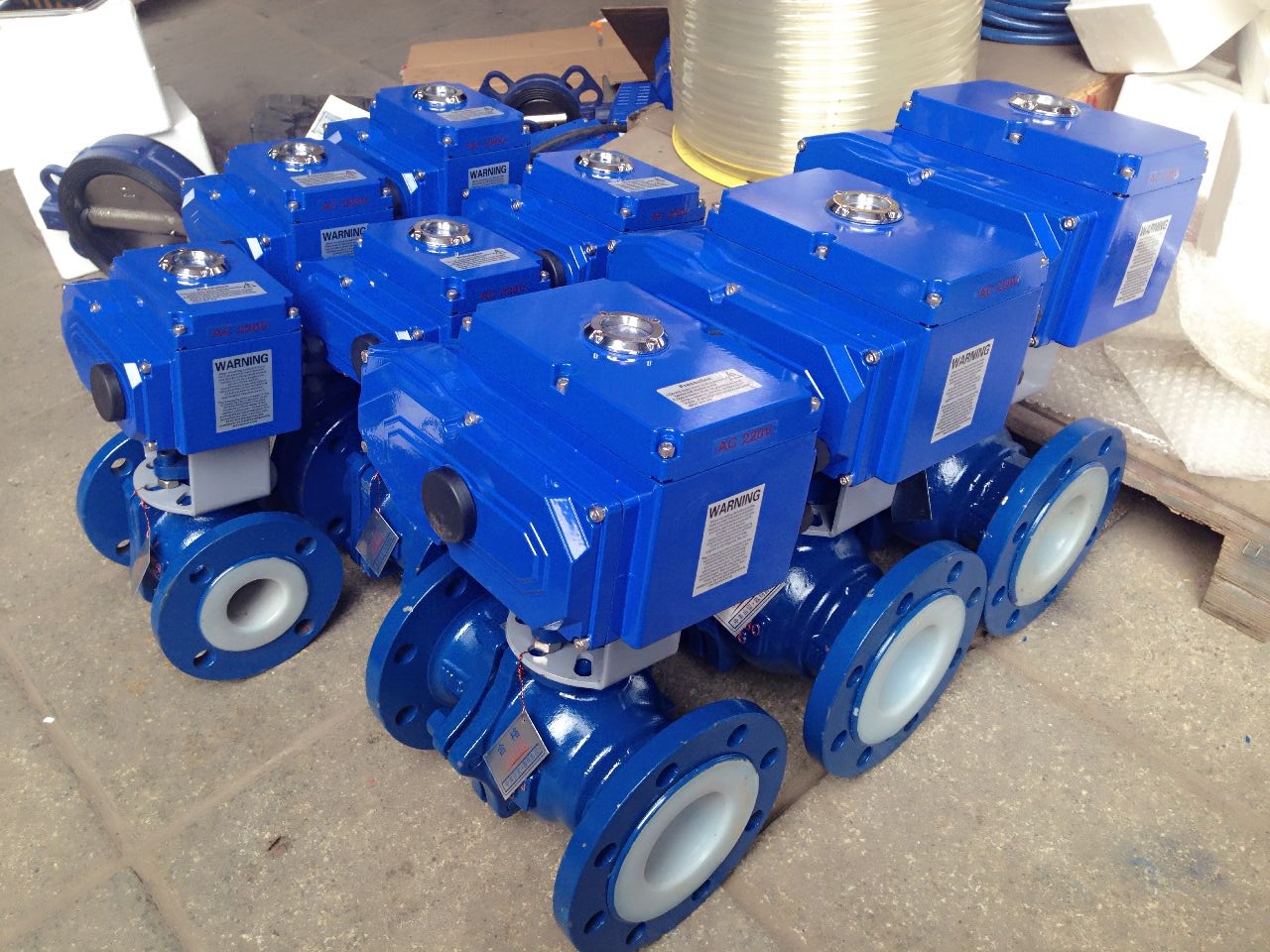

電動襯氟球閥實物圖
【結構總結】
Q41F46襯氟球閥結構主要是給安裝單位提供具有好的了解該Q41F46襯氟球閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。

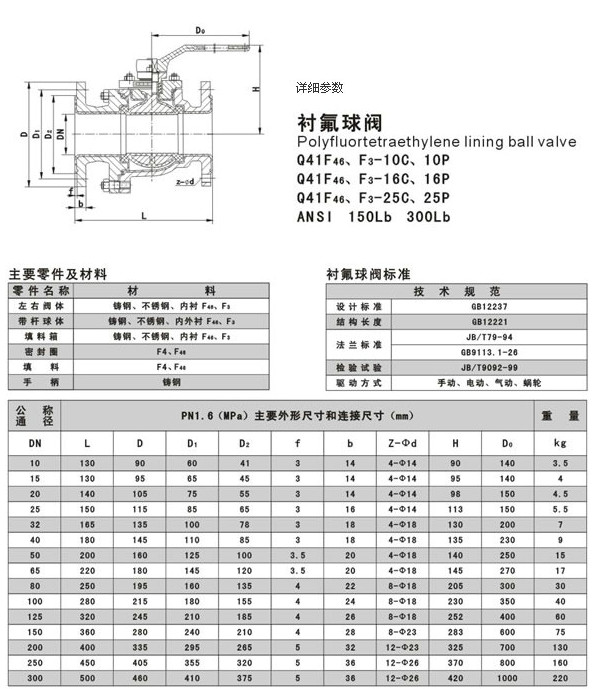

襯氟球閥_(襯氟塑料,內襯四氟,襯F46)球閥尺寸圖:
