電動對夾式球閥,電動薄型對夾式球閥是超短法蘭球閥，球芯通道形狀有V形及O形。該系列產品有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

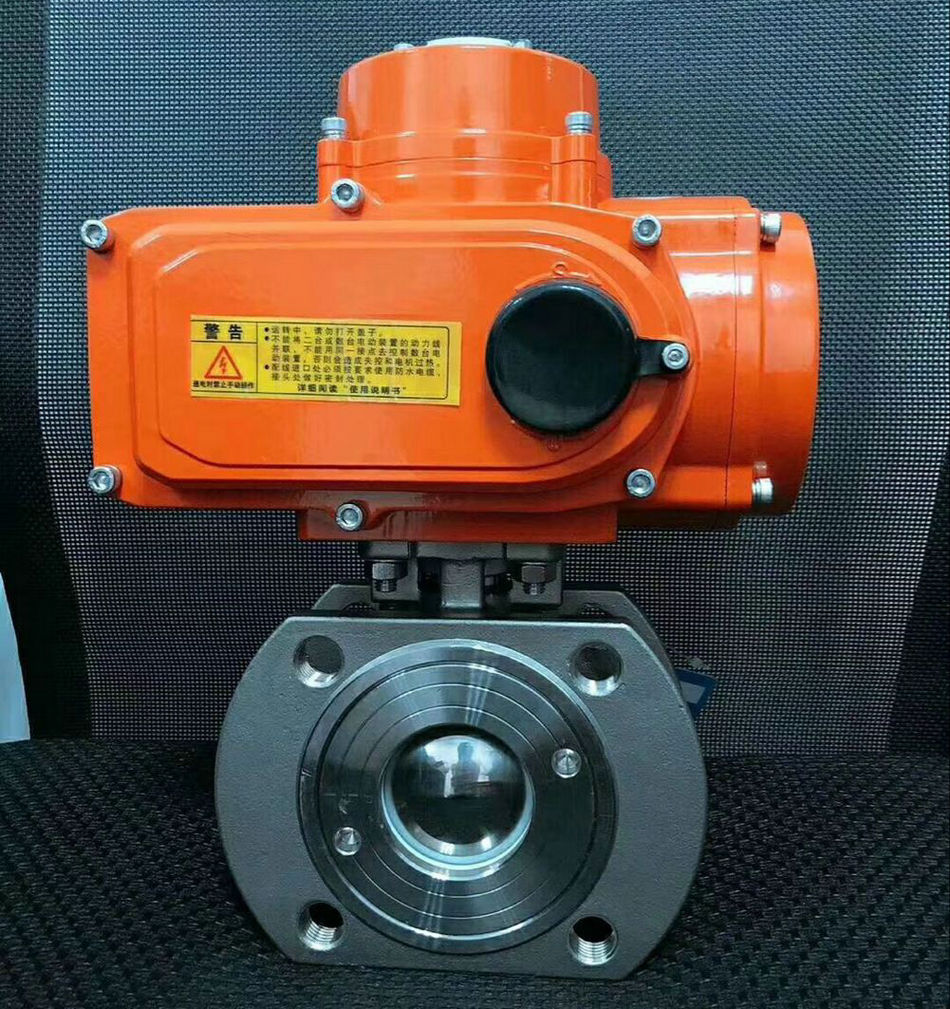

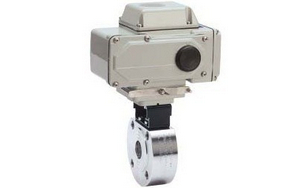

電動對夾式球閥實物圖片
技術參數：
|
電動執行器技術參數 |
電動薄型球閥閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15～200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、金屬密封 |
|
手動操作 |
附帶手柄操作 |
溫度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
|
限位 |
電氣、機械二重限位 |
適用介質 |
水、石油、粘性流體、漿料、強氧化性介質等 |
|
防護 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特點 |
結構緊湊、體積小、重量輕、安裝方便
|
電動對夾式球閥主要零件材料:
|
1) 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 螺母夾 Nut holder |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 彈簧 Spring |
不銹鋼 ANSI301 |
1.4310 |
UNIX12CrNi 17 07 |
|
5) 墊圈 Washer |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
6) 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
7) 頂部密封 至p sealing ** |
P.T.F.E. |
/ |
/ |
|
8) O環 O-Ring ** |
氟橡膠 VITON |
/ |
/ |
|
9) 密封圈 Seals |
P.T.F.E. |
/ |
/ |
|
10) O環 O-Ring |
氟橡膠 VITON |
/ |
/ |
|
11) 環型螺母密封 Ring nut sealing |
P.T.F.E. |
/ |
/ |
|
12) 底部密封 Bot至m sealing |
P.T.F.E. |
/ |
/ |
|
13) 環型螺母 Ring nut * |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
14) 球體 Ball * |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
15) 閥體 Body * |
不銹鋼 ANSI316 |
1.4408 |
/ |
電動對夾式球閥主要技術參數:
|
SIZE |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
2 1 / 2 " |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
35 |
38 |
40 |
50 |
60 |
72 |
95 |
118 |
140 |
195 |
260 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |

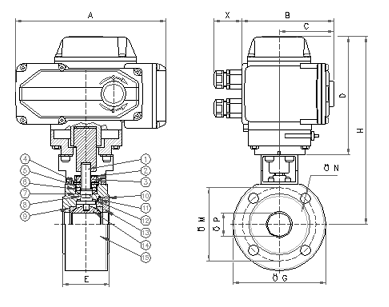

電動對夾式球閥尺寸圖:
