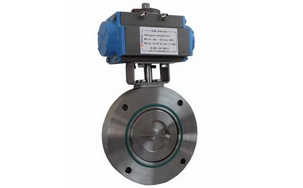

GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。氣動高真空蝶閥可選配反饋信號裝置及電氣閥門定位器。
氣動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。
高真空氣動蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向： 任意
| 氣動高真空蝶閥技術參數：
|
|
適用范圍(Pa) |
10(5)~1.3×10(-5 ) | |
閥門漏率(Pa.L/S) |
≦1.3×10-6 | |
介質溫度（℃） |
-25~80(NBR)
-30~150(PTFE) | |
安裝位置 |
任意 | |
法蘭標準 |
JB919；GB6070 | |
氣源壓力(Mpa) |
0.4~0.8 | |
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC220V；DC24V；DC12V | |
信號反饋及防爆配件 |
標準出廠：AC220V/50Hz
特殊指定：限位信號反饋開關
隔爆信號反饋開關
防爆電磁閥線圈
智能型定位器(4~20mA) | |
氣缸可選 |
標準出廠：雙作用式
特殊指定：單作用式；常開或常閉 |
|
|
| 氣動高真空蝶閥主要材料表：
|
|
NO. |
PART NAME |
MATERIAL | |
1 |
本體BODY |
A351 Gr.CF8 | |
2 |
閥瓣/DISC |
A351 Gr.CF8 | |
3 |
閥桿/STEM |
A351 Gr.CF8 | |
4 |
閥座/TEFLON SEAT |
PTFE |
|

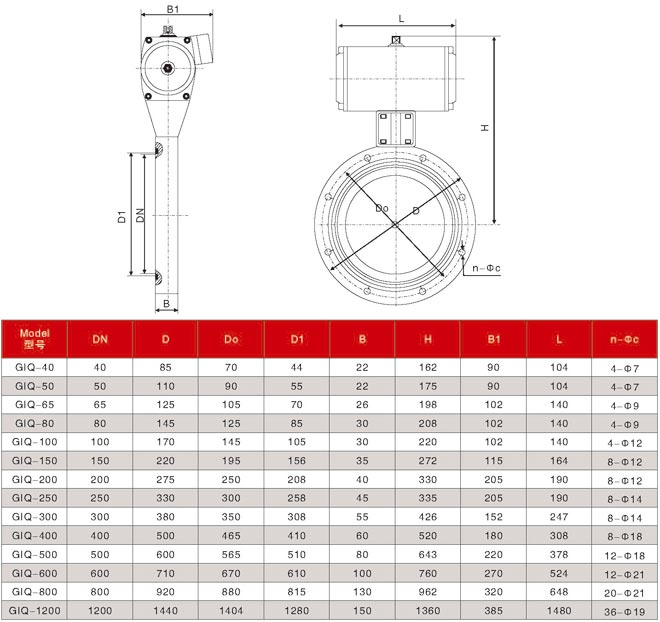

氣動高真空蝶閥外形及連接尺寸(JB919)
