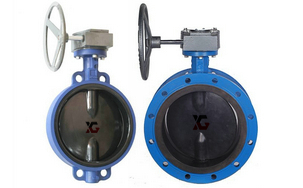

襯膠蝶閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,襯膠蝶閥售前、售中、售后專業服務。

  產品名稱: 襯膠蝶閥   產品型號: D71J/D371J
  驅動方式: 手動,渦輪,電動,氣動   連接形式: 對夾式,法蘭
  結構形式: 中線,偏心   密封結構: 軟密封
  壓力范圍: 1.0MPa-1.6MPa   公稱通徑: DN40-1200
  常用材質: 鑄鐵,球墨鑄鐵,WCB,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

襯膠蝶閥,全襯膠蝶閥可配(電動,氣動)執行器煙氣脫硫系統需求產品。為適應石灰石槳液和石膏液體的腐蝕,閥板和閥桿采用了耐腐蝕合金,閥座采用耐磨的橡膠,適應液體中懸浮顆粒物對閥座的沖蝕。產品有高耐磨性和防腐性。該產品是用戶要求,其有針對性與可靠性。

襯膠蝶閥,全襯膠蝶閥(電動,氣動)特點
1、半軸設計使閥門僅有兩部分與流體接觸,即閥板和閥座。有效的防止腐蝕,增加了閥門使用壽命,并限度的加大了流量。
2、三重軸端密封有效地防止外泄漏。
3、光滑的閥板與閥座緊密配合有效防止內泄漏,并減小閥門扭矩。
4、可更換的閥座支撐圈避免橡膠閥座的膨脹和變形.并且使得閥座的更換更加簡單。
5、橡膠閥座直接硫化在支撐環上,適合高流速和真空場合使用,并且使用壽命。
6、軸套采用自潤滑軸承設計,有效地減少了磨擦,維護少,使用壽命長。
7、閥座和閥板可選擇多種材料.使閥門可以適用多種不同介質。

主要技術參數

公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣動、電動。

主要零件材料

零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 不銹鋼2507、1.4529、球鐵襯膠及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠
英語簡稱 CR NBR EPDM PTFE SI VITON NR
型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1
耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃
耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃
適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃

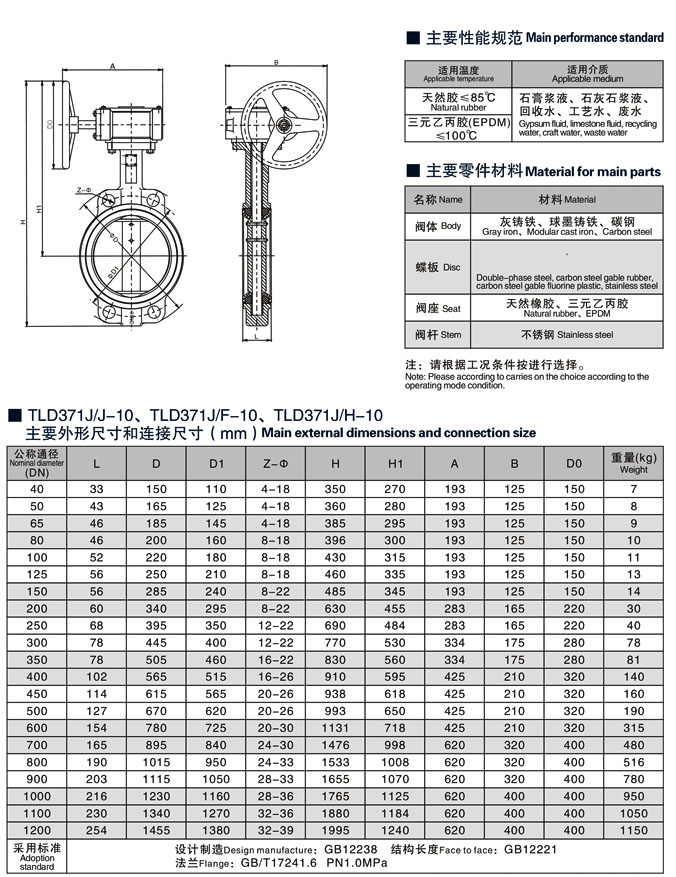

襯膠蝶閥相關尺寸圖:

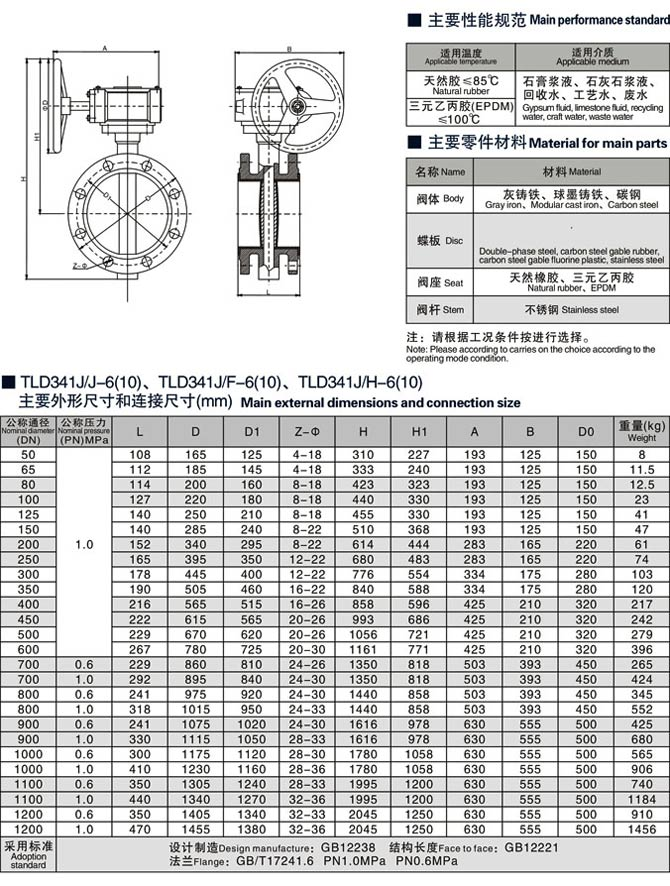

法蘭式襯膠蝶閥相關尺寸圖:

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:衛生級蝶閥 更多相關產品:通風蝶閥
