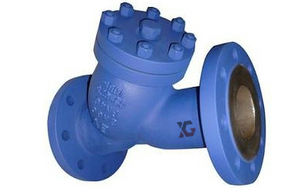

美標Y型過濾器

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,美標Y型過濾器售前、售中、售后專業服務。

  產品名稱: 美標Y型過濾器   產品型號: GL41H
  驅動方式: 自動   連接形式: 法蘭
  結構形式: Y型   密封結構: PTFE
  壓力范圍: 150LB-600LB   公稱通徑: DN15-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


美標Y型過濾器,ANSI美標過濾器產品介紹:

是除去液體中含有固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作和運轉,達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著重量的意義,Y型系列過濾適用于蒸汽,空氣、煤油、水、弱腐蝕性氣體、液體。

美標Y型過濾器,ANSI美標過濾器標準

1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
 美標Y型過濾器,ANSI美標過濾器特點:通流快速,故壓力損失小,抗污性強,排渣方便。

美標Y型過濾器 結構特點

可按用戶要求制作濾網,其外型基本相同(Y型),內部件全部采用不銹鋼,堅固耐用。當需要清洗時,只要將可拆卸的濾筒取出,去除濾出的雜質后,重新裝入即可,使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短,對一般小型號者,只需5-10分鐘。一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-300目/cm2。

美標Y型過濾器性能規范

磅級 150Lb 300Lb 600
試驗壓力 殼體試驗 3.0MPa 6.5MPa 15MPa
適用溫度 -29~425℃
適用介質 水、油、天然氣
過濾范圍 15目~300目 水15目~80目 油40目~120目 氣80目~300目

美標Y型過濾器零部件材料

零件名稱 材料
閥體 碳鋼、不銹鋼、黃銅
濾網蓋 碳鋼、不銹鋼、黃銅
濾芯網 不銹鋼
密封件材質 柔性石墨、聚四氟乙烯

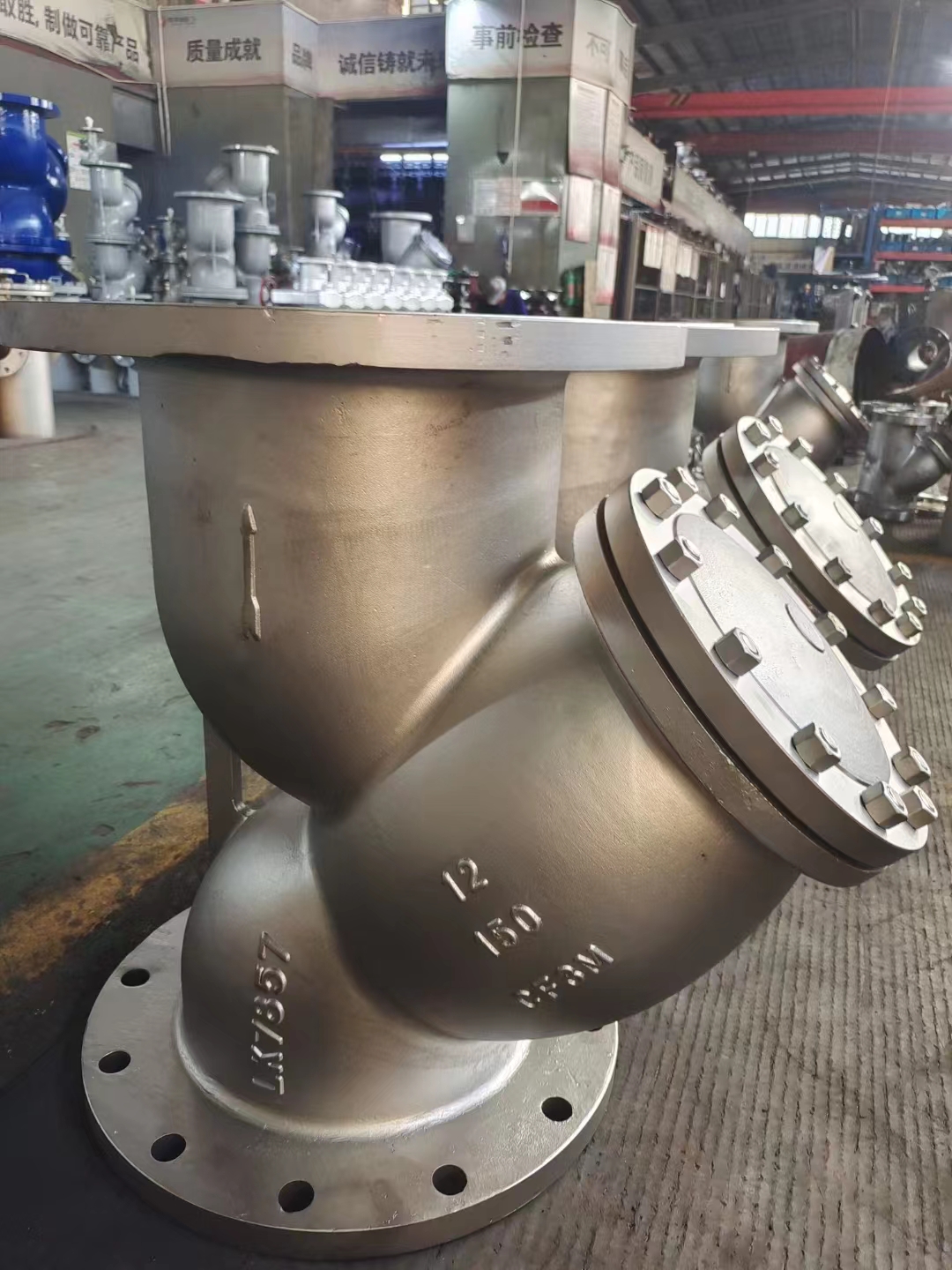

美標Y型過濾器外形結構圖

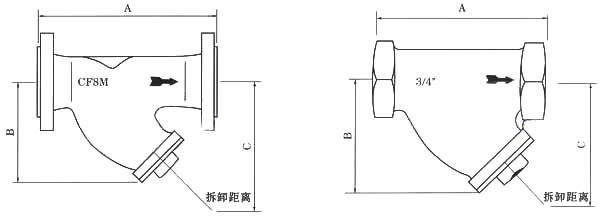

 美標Y型過濾器外形結構尺寸圖

美標Y型過濾器主要外形尺寸

口徑 ANSI法蘭連接 螺紋連接 B C 濾網面積cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 . 210 200 325 327
3" 310 310 . . 205 330 361
4" 315 351 . . 255 405 545
5" 410 401 . . 315 510 843
6" 473 478 . . 345 560 1117
8" 593 600 . . 440 710 1909

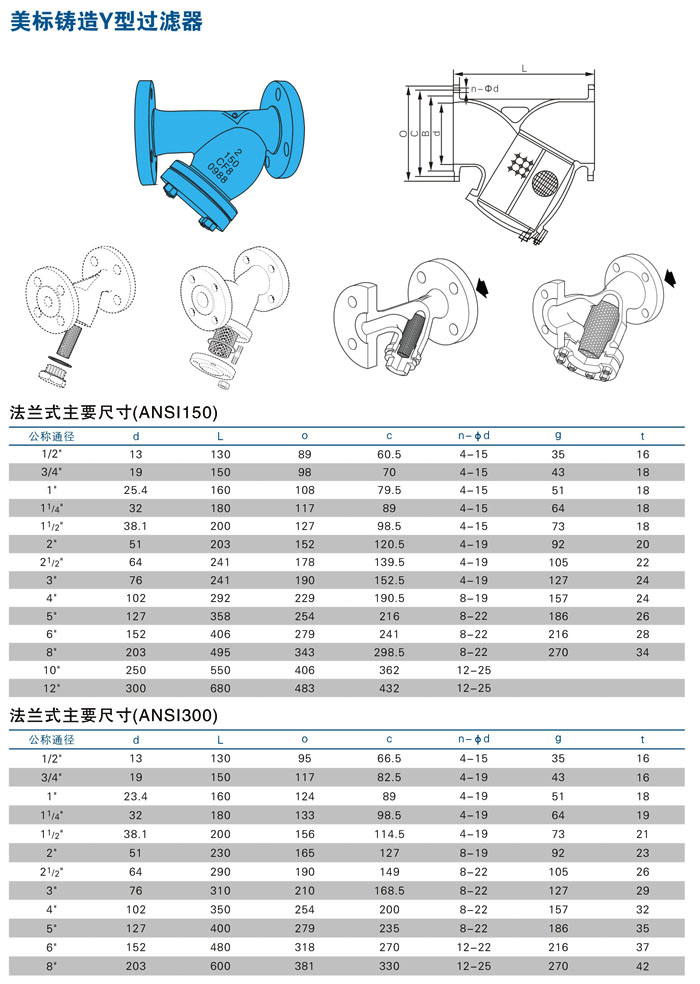

美標Y型過濾器,ANSI美標過濾器尺寸/結構圖:

美標Y型過濾器,ANSI美標過濾器尺寸/結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
