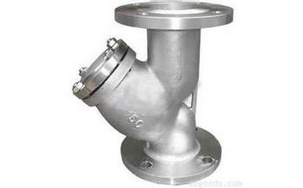

日標Y型過濾器

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,日標Y型過濾器售前、售中、售后專業服務。

  產品名稱: 日標Y型過濾器   產品型號: GL41H
  驅動方式: 自動   連接形式: 法蘭
  結構形式: Y型   密封結構: PTFE
  壓力范圍: 10K   公稱通徑: DN50-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

日標Y型過濾器,JIS日標過濾器產品介紹:

是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來消除介質中的雜質,以保護閥門及設備的正常使用。,阻力小,排污方便等特點。適用介質可為水,油、氣。

日標Y型過濾器,JIS日標過濾器標準
設計標準 JIS B2074 B2081
法蘭標準 JIS B2212 B2214
結構標準JIS B2072 B2084
試驗標準JIS B2003

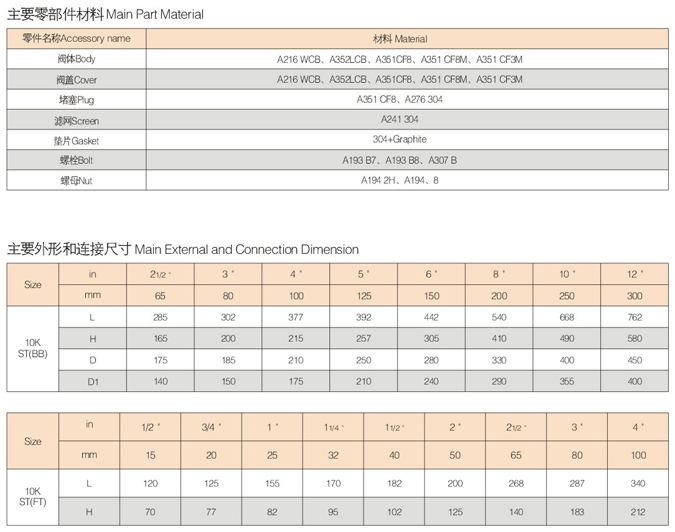

日標Y型過濾器零部件材料

1 閥體 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
2 堵頭 灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
3 濾網 不銹鋼
4 螺栓 A193 B7、A193 B8、A307 B
5 螺母 A194 2H、A194 B
6 墊片 304+石墨

日標Y型過濾器壓力試驗

試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質
單位 MPa MPa MPa MPa
公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

日標Y型過濾器主要外形尺寸

DN In L H D D1
DN15 1/2 120 70 - -
DN20 3/4 125 77 - -
DN25 1 155 82 - -
DN32 1 1/4 170 95 - -
DN40 1 1/2 182 102 - -
DN50 2 268 140 - -
DN65 2 1/2 285 165 175 140
DN80 3 302 200 185 150
DN100 4 377 215 210 175
DN125 5 392 257 250 210
DN150 6 442 305 280 240
DN200 8 540 410 330 290
DN250 10 668 490 400 365
DN300 12 762 580 450 400

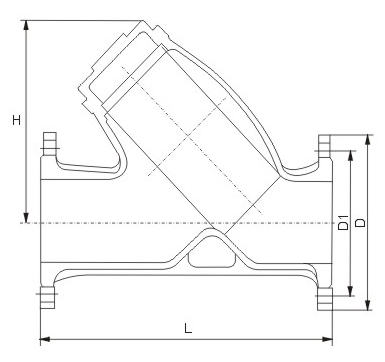

日標Y型過濾器,JIS日標過濾器尺寸結構圖:

日標Y型過濾器,JIS日標過濾器尺寸結構圖 日標Y型過濾器,JIS日標過濾器尺寸圖

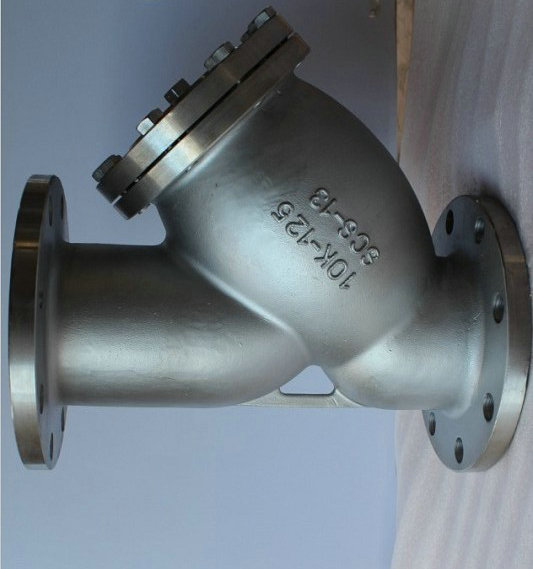

日標Y型過濾器實物圖片

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:鑄鐵過濾器 更多相關產品:德標Y型過濾器
