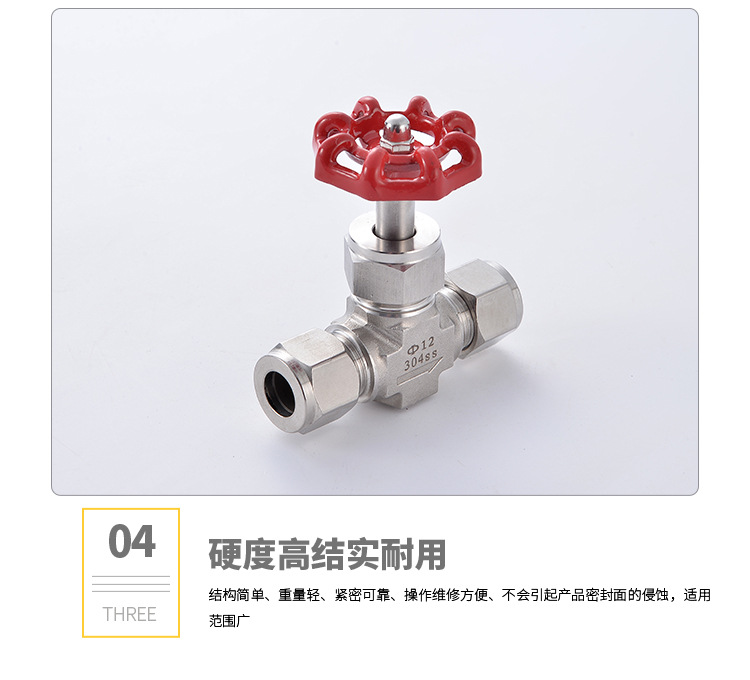

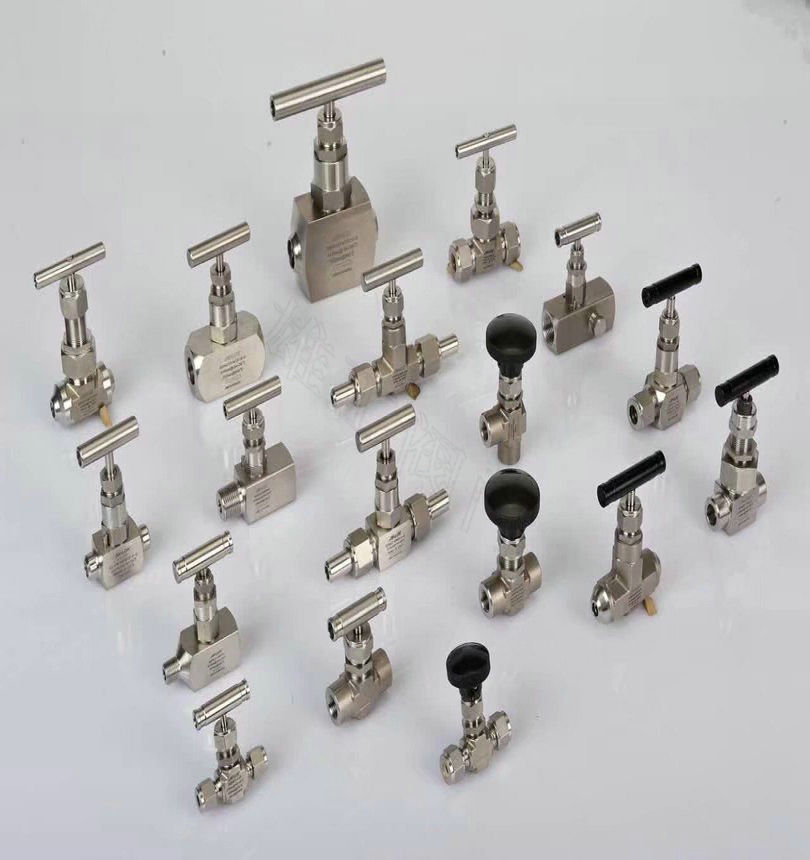

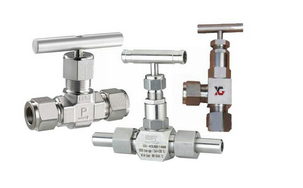

卡套針型閥,J91W卡套針型閥產品介紹：
有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力、密封性能，是電站、煉油、化工裝置和儀表測量管路中的一種連接方式的閥門。
公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200℃≤425℃
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
制造標準：GB/T12224-2005 JB/T7747-1995
卡套針型閥,J91W卡套針型閥工作原理：
在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作�！ �
1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動�！ �
2．接頭本體的尖端向內擠壓前卡套�！ �
3．前卡套消除它的內徑與管子外徑間的公差�！ �
4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封�！ �
5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐�！ �
6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
卡套針型閥,J91W卡套針型閥性能規范及工況
卡套針閥型號
| 公稱壓力(MPa)
| 試驗壓力 (MPs)
| 工作壓力(MPa)
| 工作溫度(℃)
| 適用介質
|
殼體
| 密封（液）
| 密封（氣）
|
J91W-16
| 1.6
| 2.4
| 1.76
| 0.6
| 1.6
| p≤220℃
| 油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
|
J91W-40
| 4.0
| 6.0
| 4.4
| 0.6
| 4.0
|
J91W-160
| 16.0
| 24.0
| 17.6
| 0.6
| 16.0
| C≤425℃
|
J91W-320
| 32.0
| 48.0
| 35.2
| 0.6
| 32.0
|
卡套針型閥,J91W卡套針型閥零部件材料
序號
| 零件
| 材料
| 標準
|
1
| 手柄
| 1Cr18Ni9Ti
|
2
| 頂絲
| SCM435
| DIN916-1980
|
3
| 壓蓋
| 4Cr13
| GB12233
|
*4
| 閥桿
| 316
| GB12233
|
5
| 墊片
| 316
| GB12233
|
*6
| 密封圈
| RPTFE
| HG2-535
|
*7
| 導向座
| 316
| GB12233
|
*8
| 襯墊、襯環
| 316
| GB12233
|
*9
| 密封帽
| RPTFE
| HG2-535
|
10
| 背母
| 316
| GB12233
|
*11
| 閥體
| 316
| GB12233
|
*12
| 前卡套
| 316L
| GB12233
|
13
| 后卡套
| 316
| GB12233
|
14
| 螺帽
| 316
| GB12233
|
卡套針型閥,J91W卡套針型閥連接尺寸
訂購編號
| 連接管T
| d
| l
| L
| h
| H
| S
| W
| 安裝孔徑
| .大閉合厚度
|
尺寸
| OD
|
Kpa-1
| 1/8
| 3.17
| 1.5
| 23
| 60
| 13
| 50
| 4
| 32
| 14mm
| 4
|
Kpa-2
| 3mm
| 3mm
| 1.5
| 23
| 60
| 13
| 50
| 4
| 32
| 14mm
| 4
|
Kpa-3
| 4mm
| 4mm
| 1.5
| 23
| 60
| 13
| 50
| 4
| 32
| 14mm
| 4
|
Kpa-4
| 1/4
| 6.35mm
| 4.3
| 24.5
| 63
| 13
| 50
| 4
| 32
| 14mm
| 4
|
Kpa-5
| 6mm
| 6mm
| 1.3
| 24.5
| 63
| 13
| 50
| 4
| 32
| 14mm
| 4
|
Kpa-6
| 8mm
| 5mm
| 4.3
| 25
| 65
| 13
| 50
| 4
| 32
| 14mm
| 6.5
|
Kpa-7
| 3/8
| 9.52mm
| 6.3
| 26
| 67
| 13
| 50
| 4
| 32
| 14mm
| 6.5
|
Kpa-8
| 10mm
| 10mm
| 6.3
| 26
| 67
| 13
| 50
| 4
| 32
| 14mm
| 6.5
|
Kpa-9
| 1/2
| 12.7mm
| 6.3
| 26.5
| 73.5
| 16.5
| 58
| 4
| 45
| 19.2mm
| 6.5
|
Kpa-10
| 12mm
| 12mm
| 6.3
| 26.5
| 73.5
| 16.5
| 58
| 4
| 45
| 19.2mm
| 6.5
|
卡套針型閥,J91W卡套針型閥安裝步驟：
第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。
第二步：在卡套螺母的6點位置做一標記。
第三步： 用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。
