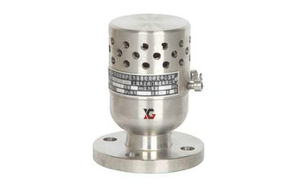

真空負壓安全閥,YFA72W真空負壓安全閥產品介紹：
適用于溫度≤200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟，吸入空氣；當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。
真空負壓安全閥性能規范
|
工作溫度 Working temperature |
≤200℃ |
|
適用介質 Suitable medium |
TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium |
|
TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium |
真空負壓安全閥零件材料
|
NO. |
零件名稱 Name of part |
TFA72W-P 材料 Materials |
TFA72W-R 材料 Materials |
|
1 |
閥體 Body |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
閥座 Nozzle |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
調節閥 Adjusting ring |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥蓋 Bonnet |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥桿 Stem |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧 Spring |
50CrVA |
50CrVA 包覆氟塑料 Coated Teflon |
真空負壓安全閥主要外形尺寸
公稱通徑DN(mm)
Nominal diameter |
尺寸Dimension(mm) |
|
D |
D1 |
D2 |
Z-Фd |
b |
f1 |
H |
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |

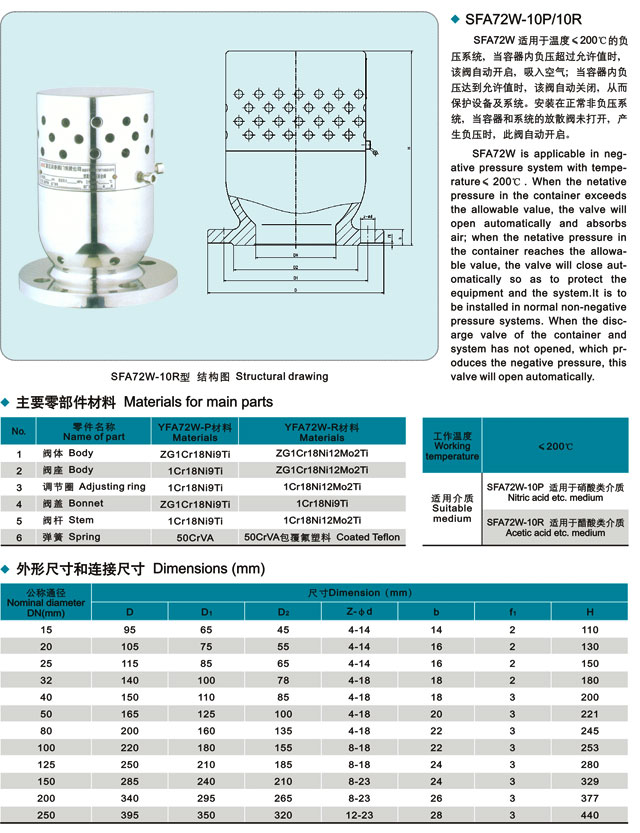

真空負壓安全閥,YFA72W真空負壓安全閥參數尺寸結構圖:
