高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥結構形式與用途:
1、操作傳動方式,有升降式和旋啟式自動開閉結構。
2、焊接接連接的止回閥適用于公稱壓力PN1.6一32.OMPa及 P54/100V-P57/170V，工作溫度≤540℃(其中170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品。
3,符合標準的要求，閥門中腔采用壓力自緊式密封結構，介質壓力高密封性能越好.造型美觀。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配置。
4閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用耐高溫合金鋼制成，安全可靠，性能穩定，使用壽命長。
執行標準1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。

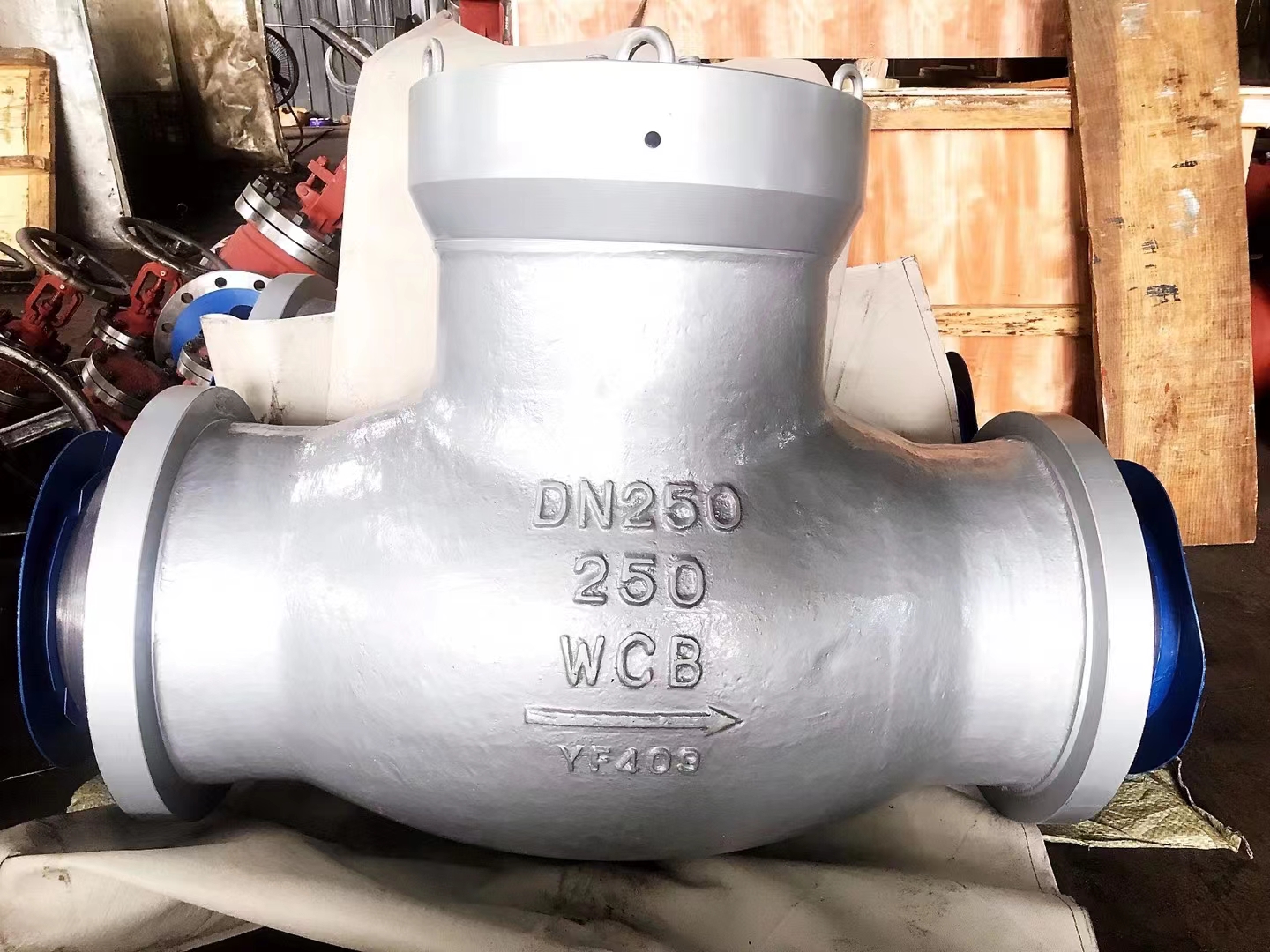

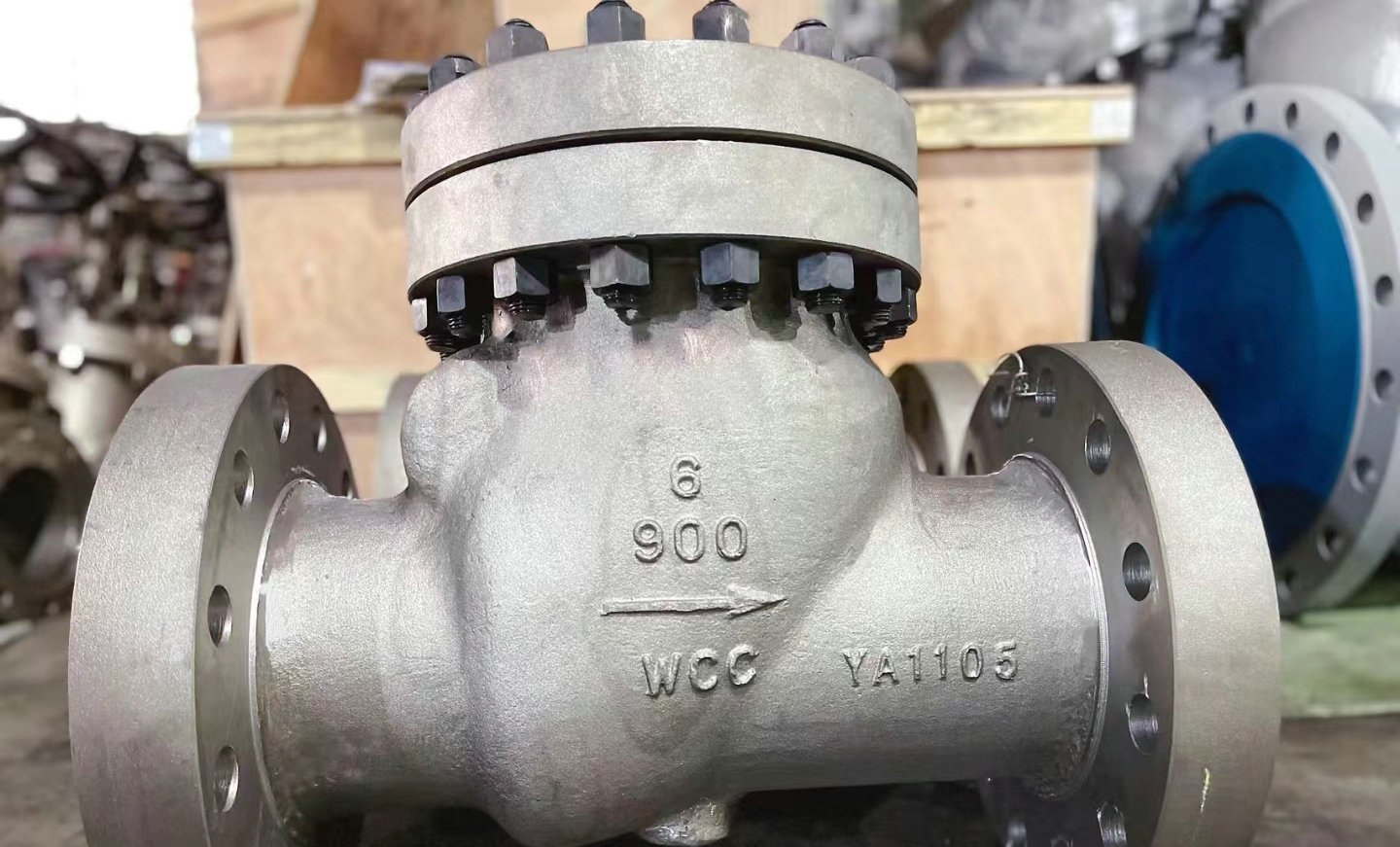

高溫高壓止回閥實物圖片：

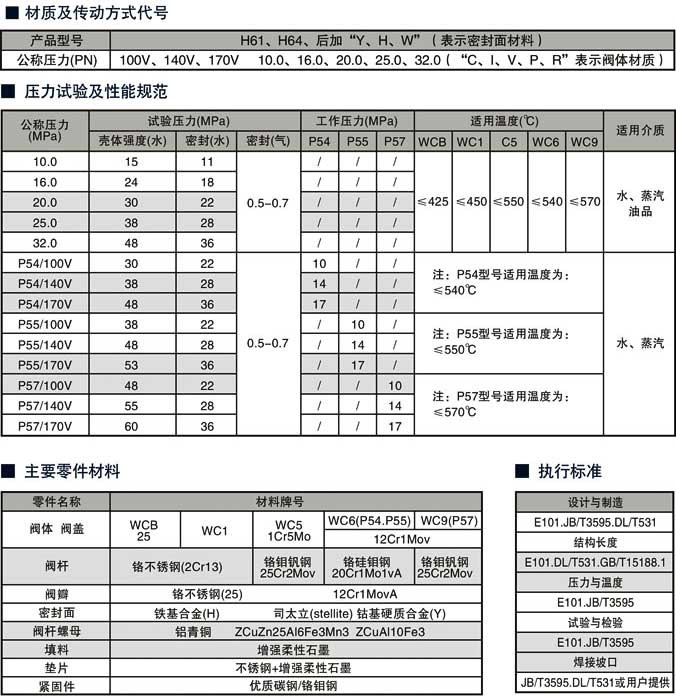

高溫高壓止回閥性能規范：
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |

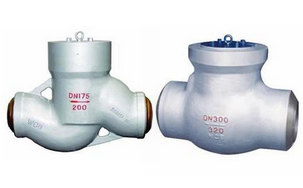

高溫高壓止回閥實物圖主要零件材料：
|
零件材料 |
材料牌號 |
|
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
|
閥瓣 |
WCB |
WC1 |
WC6 |
WC9 |
|
搖桿 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
|
密封環 |
1Cr17Ni2 |
20CrMo1VA |
|
密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼 |
F軟鋼 |

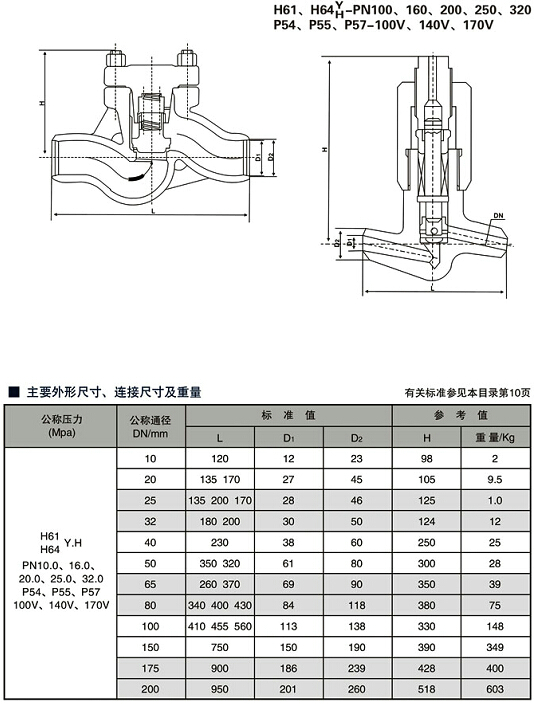

高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥尺寸結構圖:
