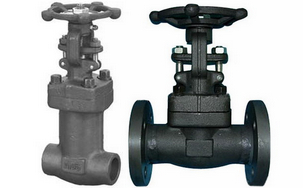

鍛鋼波紋管閘閥產品介紹：
其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，符合密封標準；
4.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
5.人體工程學設計手輪，使用壽命，操作輕松便捷，更安全可靠；
鍛鋼波紋管閘閥應用：石油、化工、制藥、化肥、電力等行業。
鍛鋼波紋管閘閥應用規范
1、設計制造：BS5352；MSS-SP-177
2、連接端尺寸：
(1)、承插口尺寸按ANSIB16.11;JB/T1751
(2)、螺紋端尺寸按ANSIB1.20.1;JB/T7306
(3)、對焊端尺寸按ANSIB16.25;JB/T12224
(4)、法蘭端尺寸按ANSIB16.5;JB79
3、閥門檢查實驗：AP1598;GB/T13927;JB/T9092
4、結構特征：螺栓鏈接閥蓋（B.B）和明桿支架（OS&Y）或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定
6、材料：主體材料A105;304(L);316(L)F347;F321
7、波紋管材料：304、321、316、Inconel625、HastelloyC276、Monel等
鍛鋼波紋管閘閥主要零件材料
|
序號 |
零件名稱 |
A105/F6a |
A105/F6aHFS |
A105/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
|---|
|
1 |
閥體 |
A105 |
A105 |
A105 |
F304 |
F316(L) |
|
2 |
閥座 |
410 |
410HF |
410HF |
304(L) |
316(L) |
|
3 |
閥板 |
F6a |
F6a |
F6HF |
F304(L) |
F316(L) |
|
4 |
閥桿 |
410 |
410 |
410 |
304(L) |
F316(L) |
|
5 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
6 |
閥蓋 |
A105 |
A105 |
A105 |
F304(L) |
F316(L) |
|
7 |
螺栓 |
B7 |
B7 |
B7 |
B8 |
B8 |
|
8 |
銷 |
410 |
410 |
410 |
304 |
304 |
|
9 |
填料壓蓋 |
410 |
410 |
410 |
304 |
316 |
|
10 |
活節螺栓 |
b7 |
b7 |
b7 |
B8(M) |
B8(M) |
|
11 |
填料壓板 |
A105 |
A105 |
A105 |
F304 |
F304 |
|
12 |
六角螺母 |
2H |
2H |
2H |
8(M) |
8(M) |
|
13 |
閥桿螺母 |
410 |
410 |
410 |
410 |
410 |
|
14 |
鎖緊螺母 |
2H |
2H |
2H |
2H |
2H |
|
15 |
銘牌 |
AL |
AL |
AL |
AL |
AL |
|
16 |
手輪 |
A197 |
A197 |
A197 |
A197 |
A197 |
|
17 |
潤滑墊片 |
410 |
410 |
410 |
410 |
410 |
|
18 |
填料 |
石墨 |
石墨 |
石墨 |
石墨 |
石墨 |
|
20 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
28 |
波紋管 |
F321 |
F321 |
F321 |
F316L |
F316L |
PN1.6、PN.0、PN10.0
PN2.5、PN6.4、PN14.0、(Mpa) 螺栓連接閥蓋，縮經，明桿支架（OP&Y）
承插或螺紋，按JB/T1751-95(SW);GB/T7306-881(RC);
設計按GB/T12224-89;GB/T12228-89;JB/T450-92
鍛鋼波紋管閘閥主要連接尺寸
|
規格DN |
D |
A |
T(in) |
B（開） |
C |
重量（Kg） |
|---|
|
公制 |
英制 |
RC牙形角60° |
RC牙形角55 |
|---|
|
縮徑 |
全徑 |
縮徑 |
全徑 |
縮徑 |
全徑 |
縮徑 |
全徑 |
縮徑 |
全徑 |
縮徑 |
全徑 |
|---|
|
1/4 |
/ |
6 |
/ |
14.2 |
/ |
79 |
1/4 |
/ |
1/4 |
/ |
209 |
100 |
3.4 |
/ |
|
3/8 |
1/4 |
10 |
6 |
17.6 |
14.2 |
79 |
3/8 |
1.4 |
3/8 |
1/4 |
209 |
100 |
3.2 |
3.6 |
|
1/2 |
3/8 |
15 |
10 |
21.8 |
17.6 |
79 |
1/2 |
3/8 |
1/2 |
3/8 |
209 |
100 |
3.0 |
3.4 |
|
3/4 |
1/2 |
20 |
15 |
27.1 |
21.8 |
92 |
3/4 |
1/2 |
3/4 |
1/2 |
209 |
100 |
3.5 |
3.2 |
|
1 |
3/4 |
25 |
20 |
33.8 |
27.1 |
111 |
1 |
3/4 |
1 |
3/4 |
232 |
125 |
6.0 |
3.7 |
|
11/4 |
1 |
32 |
25 |
42.6 |
33.8 |
120 |
11/4 |
1 |
11/4 |
1 |
266 |
160 |
8.7 |
6.4 |
|
11/2 |
11/4 |
40 |
32 |
48.7 |
42.6 |
140 |
11/2 |
11/4 |
11/2 |
11/4 |
300 |
180 |
10.5 |
9.0 |
|
2 |
11/2 |
50 |
40 |
61.1 |
48.7 |
152 |
2 |
11/2 |
2 |
11/2 |
321 |
180 |
17.8 |
11.4 |
|
/ |
2 |
/ |
50 |
/ |
61.1 |
178 |
/ |
2 |
/ |
2 |
338 |
240 |
/ |
18.2 |

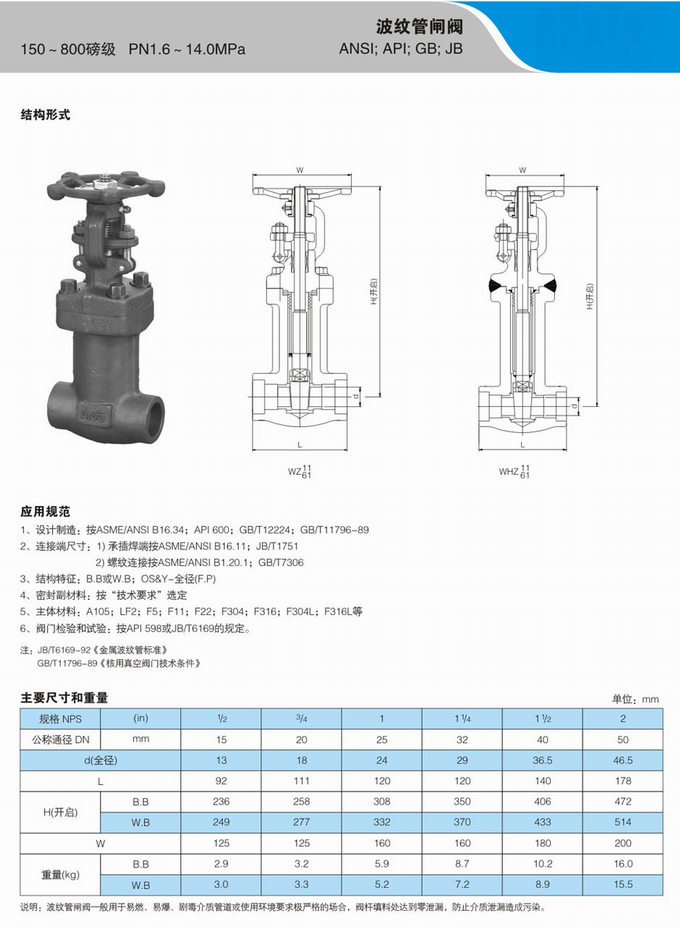

鍛鋼波紋管閘閥相關尺寸結構圖：
