電動平衡閥,電動動態平衡閥是以利用介質自身的壓力變化控制，是電動比例積分控制的一種雙閥芯的多功能閥門，廣泛用于供熱及制冷空調等非腐蝕性介質的流量控制閥門，也可以做電關閉閥用。運行前一次性調節，既可以使系統流量翕動恒定在要求的設定值。
電動平衡閥,電動動態平衡閥工作原理

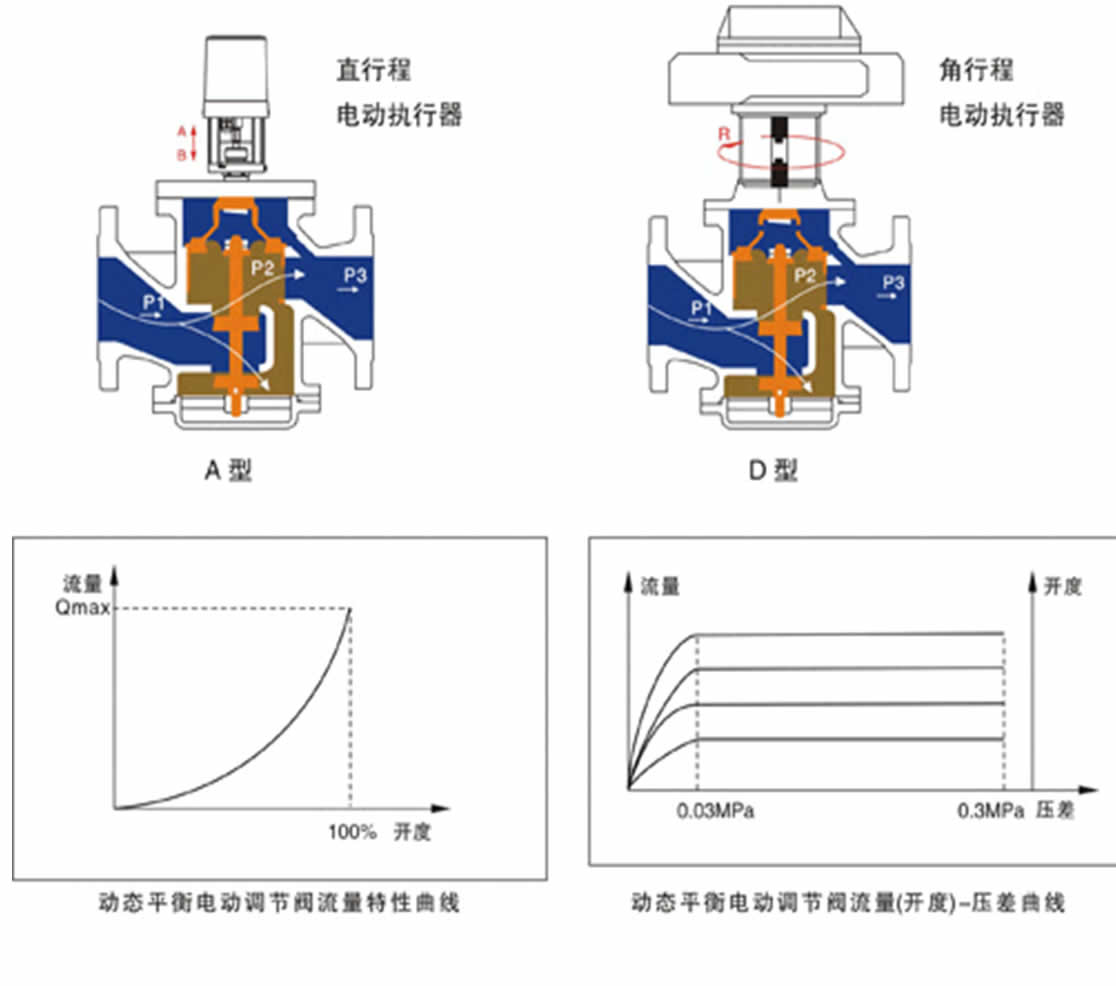

如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其流量特性曲線是一致的，沒有偏離。因此這種電動調節閥傳統的電動調節閥具有調節特性。

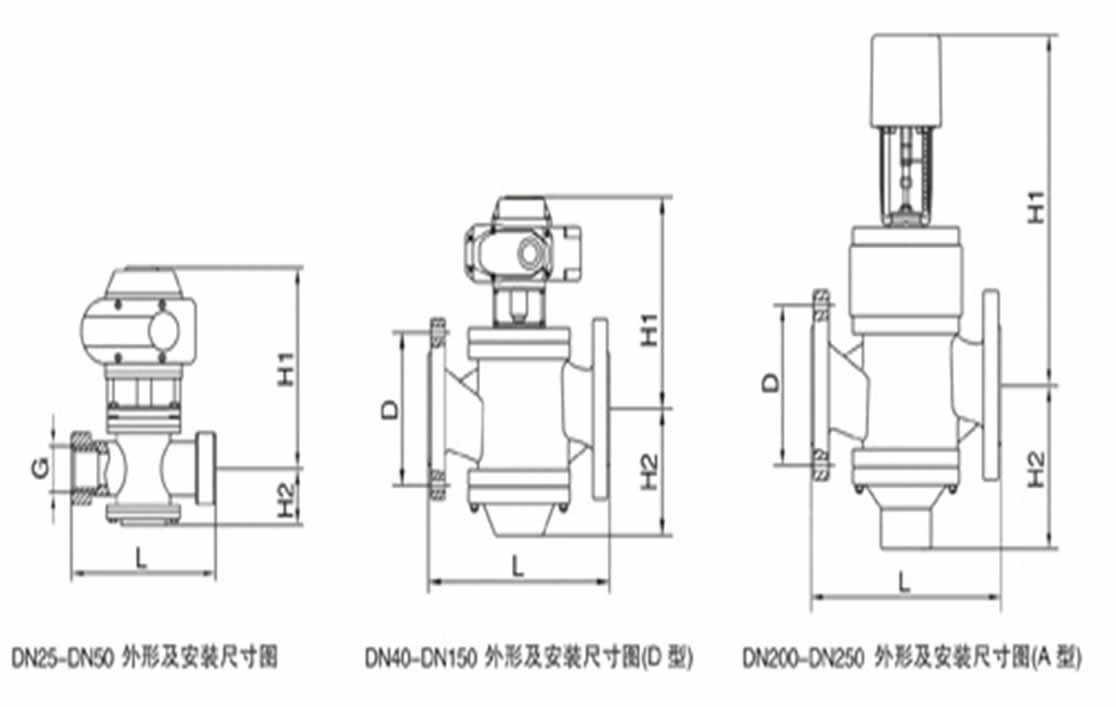

電動平衡閥,電動動態平衡閥尺寸結構圖：
電動平衡閥,電動動態平衡閥主要零部件材質：
閥體 |
球墨鑄鐵 |
電動執行器外殼 |
鋁合金 |
閥套 |
不銹鋼 |
閥芯 |
黃銅 |
電動平衡閥,電動動態平衡閥的技術參數：
產品型號 |
閥門形式 |
規格 |
壓差范圍
（KPa） |
流量范圍
（m0/h） |
工作
壓力 |
流量
誤差 |
流體
溫度 |
A/D-EDRV1 |
二通 |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5％ |
0-100℃ |
A/D-EDRV2 |
DN32 |
30-300 |
0.5-4-7 |
A/D-EDRV3 |
DN40 |
30-300 |
1-7-7 |
A/D-EDRV4 |
DN50 |
30-300 |
2-12.1 |
A/D-EDRV8 |
DN65 |
30-300 |
3-20.4 |
A/D-EDRV9 |
DN80 |
30-300 |
5-30.8 |
A/D-EDRV10 |
DN1OO |
30-300 |
10-45.3 |
A/D-EDRV11 |
DN125 |
30-300 |
15-70-7 |
A/D-EDRV12 |
DN150 |
30-300 |
20-101.8 |
A/D-EDRV13 |
DN200 |
33-300 |
5.0-360 |
A/D-EDRV14 |
DN250 |
22-210 |
4.O-460 |
電動平衡閥,電動動態平衡閥主要安裝尺寸：
產品型號 |
閥門形式 |
規格 |
外形及安裝尺寸 （mm） |
L |
H1 |
H2 |
D（φ）法蘭 |
G螺紋 |
A/D-EDRV1 |
二通
絲口 |
DN25 |
160 |
265 |
70 |
|
G1 |
A/D-EDRV2 |
DN32 |
180 |
275 |
70 |
|
G1-1/4 |
A/D-EDRV3 |
DN40 |
300 |
290 |
90 |
|
G1-1/2 |
A/D-EDRV4 |
DN50 |
300 |
290 |
90 |
|
G2 |
A/D-EDRV5 |
二通
法蘭 |
DN32 |
160 |
220 |
70 |
1OO |
|
A/D-EDRV6 |
DN40 |
200 |
235 |
110 |
110 |
|
A/D-EDRV7 |
DN50 |
215 |
230 |
115 |
125 |
|
A/D-EDRV8 |
DN65 |
230 |
238 |
120 |
145 |
|
A/D-EDRV9 |
DN80 |
275 |
275 |
146 |
160 |
|
A/D-EDRV10 |
DNl00 |
290 |
295 |
165 |
180 |
|
A/D-EDRV11 |
DNl25 |
315 |
307 |
208 |
21O |
|
A/D-EDRV12 |
DNl50 |
350 |
326 |
205 |
240 |
|
A/D-EDRV13 |
DN200 |
430 |
715 |
295 |
295 |
|
A/D-EDRV14 |
DN250 |
520 |
740 |
345 |
355 |
|
